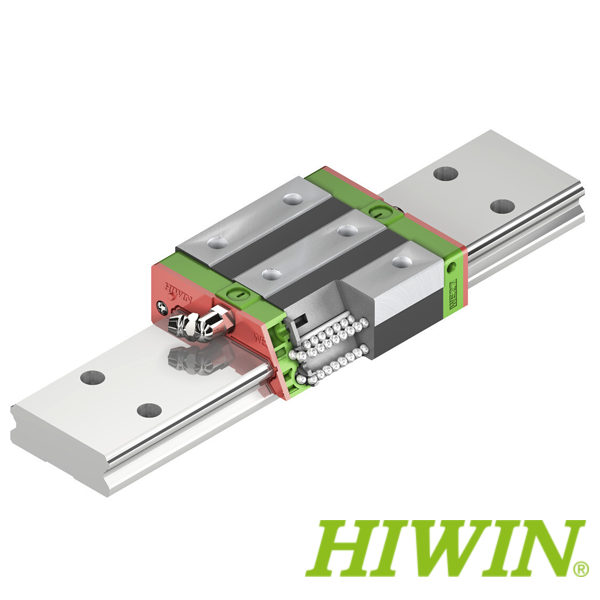

Patina WEH50CAZ0H HIWIN

Descriere

Seria WEH
Tip cu lățime mare, pentru sarcini de moment maxime. Ghidajele liniare HIWIN din seria WE cu patru căi de rulare cu bile sunt proiectate pentru sarcini și rigidități ridicate. Șina cu profil lat utilizată în seria WE asigură o capacitate maximă de încărcare a momentului, în special în direcția MX. Modelele din seria QW cu tehnologie SynchMotion™ oferă toate avantajele seriei WE standard. De asemenea, mișcarea controlată a bilelor la o distanță definită are ca rezultat o performanță sincronă îmbunătățită, viteze de deplasare mai mari și fiabile, intervale de lubrifiere prelungite și mai puțin zgomot de funcționare.

Capacitatea de încărcare statică C0 În cazul în care un sistem de ghidare liniară este supus unor sarcini sau impacturi excesive în timpul deplasării sau în staționare, se produce o deformare permanentă localizată între șină și bile. De îndată ce această deformare permanentă depășește un anumit nivel, afectează buna funcționare a ghidajului. Conform definiției sale de bază, sarcina statică nominală corespunde unei sarcini statice care provoacă o deformare permanentă de 0,0001 × diametrul bilei în punctul de contact cel mai solicitat. Valorile sunt prezentate în tabele pentru fiecare sistem de ghidare liniară. Cu ajutorul acestor tabele, proiectantul poate selecta un sistem de ghidare liniară adecvat. Sarcina statică maximă la care este supus un sistem de ghidare liniară nu trebuie să depășească sarcina statică nominală.
